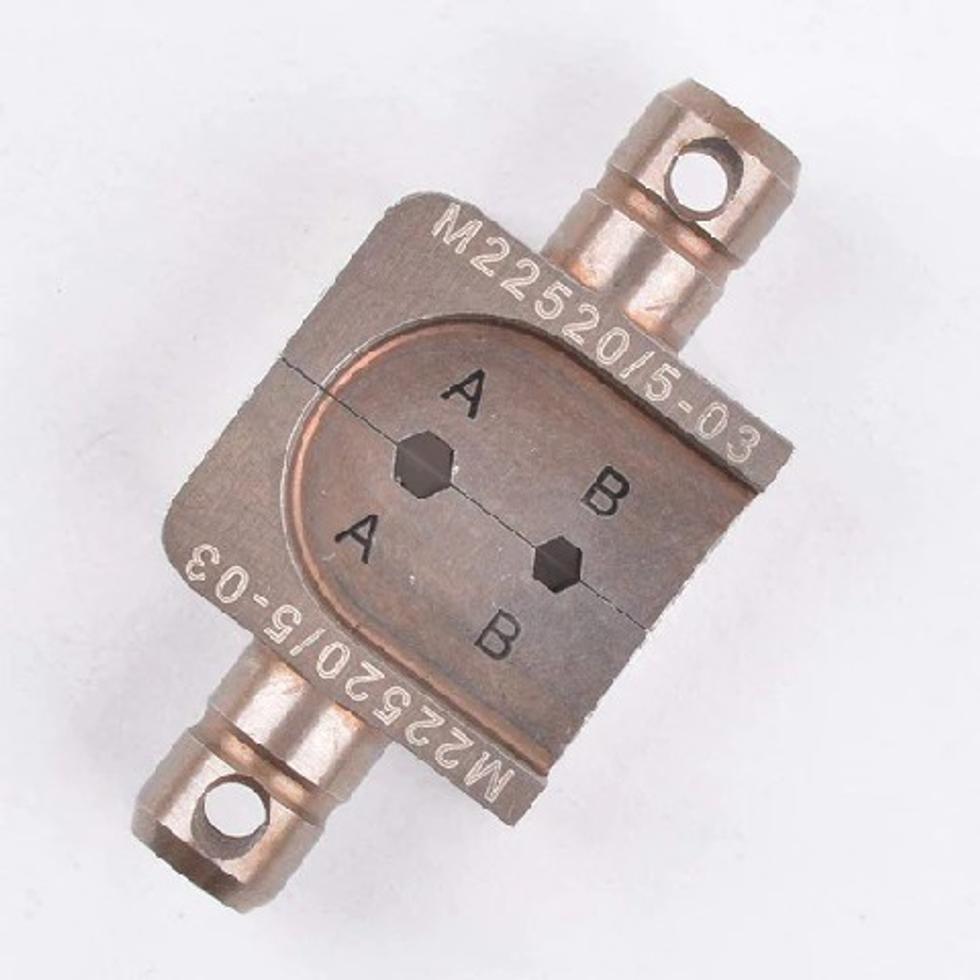

JRREADY M22520/5-01 (HX4) İÇİN ÇENE (KALIP)

Y136-P M22520/5-33 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y137-P M22520/5-35 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y142-P M22520/5-19 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y143-P M22520/5-45 YJQ-W5 HX4 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y196-P M22520/5-0 HX4 , YJQ-W5/HX4 m22520 5 01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y197-P M22520/5-05 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y200P M22520/5-02 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y110P M22520/5-25 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y151-P M22520/5-27 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y178-P M22520/5-61 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y102-P M22520/5-55 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y204-P M22520/5-09 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y152-P M22520/5-09 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y195-P M22520/5-09 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y631-A M22520/5-09 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Y631-B M22520/5-09 YJQ-W5 M22520/5-01 Açık Çerçeve Kalıp Kıvırıcıyla Kullanılır

Kalıp Montajı ve Sökümü

Kalıp Montajı

1. Kalıp yarıklarındaki kalıp rayı yuvalarını sıkma aletindeki rayla hizalayın ve kalıpların sapını deliklere itin. Kalıplar yerine oturacaktır. (Bkz. Şekil 1)

2. Kalıpların düzgün bir şekilde oturduğundan emin olmak için alet sapını kapatın. Alet artık kullanıma hazırdır.

Kalıp Kaldırma

1. Kıvırma aleti sapı açıkken, kalıp çıkarma aletini uç çekicine yerleştirin (Bkz. Şekil 2). Kalıp ön kalıp tutucusundan serbest bırakılacaktır. Artık elle çıkarılabilir.

2. Sıkma aleti sapını kapatın ve kalıp çıkarma aletini kalıp ile alet gövdesi arasına kaydırın (Bkz. Şekil 3). Kolu bir çırpıda çekerek açın. Kalıp serbest kalacak ve ardından elle çıkarılabilir.

Kalıp Kombinasyonu

1. Kalıbı sıkma aletinin sapına takın;

2. Kalıbı taktıktan sonra, kilitleme pimini deliğe zorla sokun ve düz tutun. Uzun kilitleme pimi alet çerçevesine, kısa kilitleme pimi ise itme çubuğuna yerleştirilir (bkz. Şekil 4).

Not: Kalıp çıkarma aleti parça numarası HX3-82, sıkma aletiyle birlikte verilir. Kalıp çıkarma aleti mevcut değilse, yaklaşık 3/16” çapında X 13/4” uzunluğunda bir çubuk kullanılabilir.
