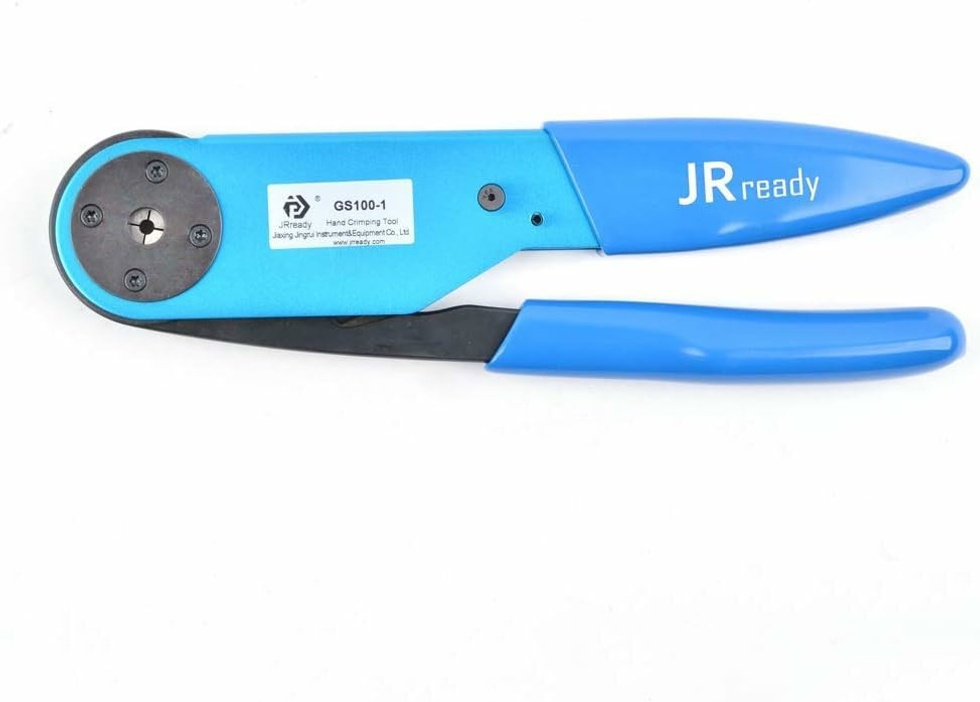

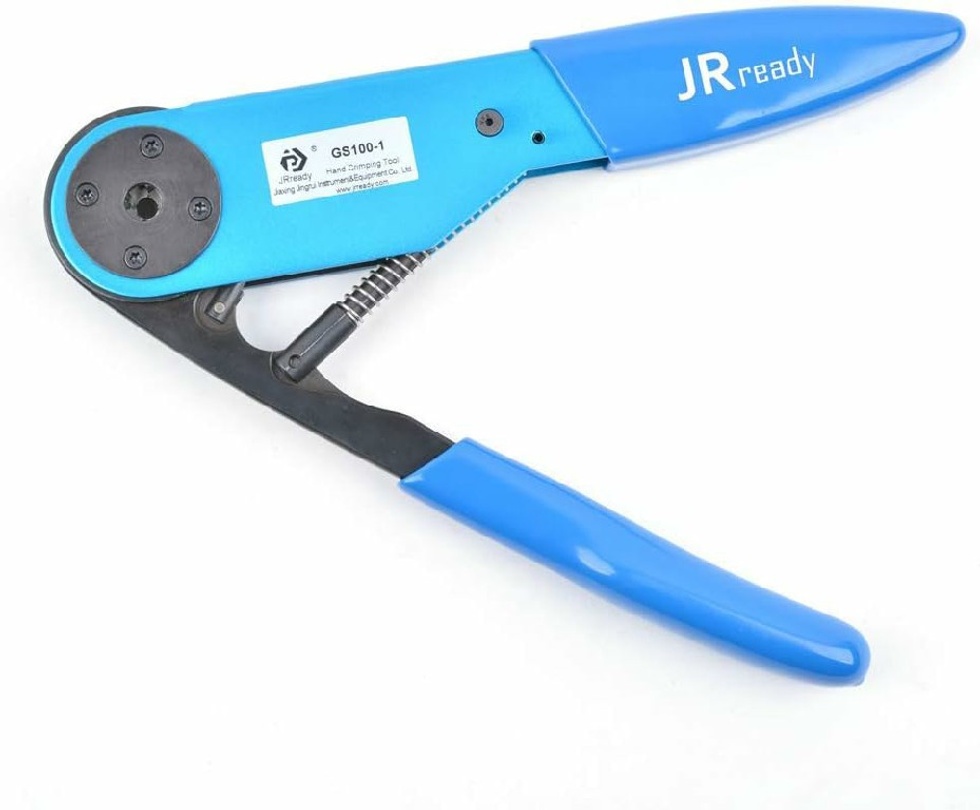

JRREADY GS100-1 CRİMPİNG TOOLS & POSTİONER (GS100-1+GP295)

[DÖRT YÖNLÜ MANDREL İŞLEMİYLE ÇİZME ]

Dört yönlü girintili sıkıştırma, sıkıştırma kuvvetini temas noktası etrafında dört eşit aralıklı noktada simetrik olarak dağıtarak, iki çeneli alternatiflerde yaygın olan düzensiz deformasyonu ortadan kaldırır. Her girintinin içe doğru hareketini kontrol eden bir mandrel işlemiyle birleştirilen JRD-AS4, dış koaksiyel temas noktalarında geometrik olarak kararlı sıkıştırmalar sağlar; sallanma, ovalleşme ve günün ilk sıkıştırması ile son sıkıştırması arasında hiçbir değişiklik olmaz. MIL-DTL-22520 askeri standardına göre tasarlanmıştır ve her sıkıştırmanın en katı havacılık ve savunma spesifikasyonlarını karşılamasını sağlar.

[MANDALA MEKANİZMASI — TAMAMLANMAMIŞ SIKMA İŞLEMLERİ TESPİT EDİLMEDEN GEÇMEZ]

Koaksiyel kontaklardaki eksik sıkıştırmalar gözle görülemez ve kullanım sırasında felaketle sonuçlanabilir. JRD-AS4'ün mandal sistemi, her çalıştırmada tam bir sıkıştırma döngüsünü zorunlu kılar: sıkıştırma gerekli standardı karşıladığında, kollar otomatik olarak serbest bırakılır ve açılır. Döngü doğru şekilde tamamlanmazsa, kollar kapalı kalır. Döngü tamamlanmadan eksik sıkıştırılmış bir kontağı çıkarmak mümkün değildir; bu da üretim tezgahında veya sahada operatör hatasını sorun olmaktan çıkarır.

[GP295 (M22520/4-02) POZİSYONLAYICI İLE UYUMLU]

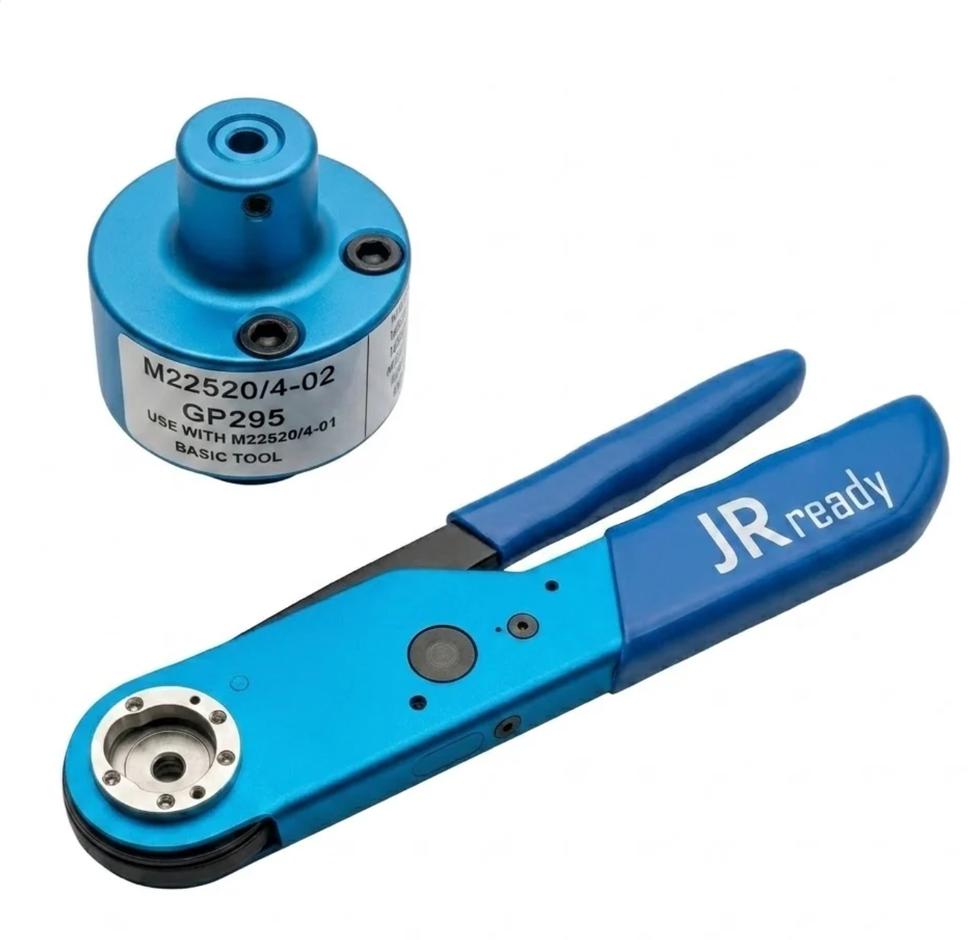

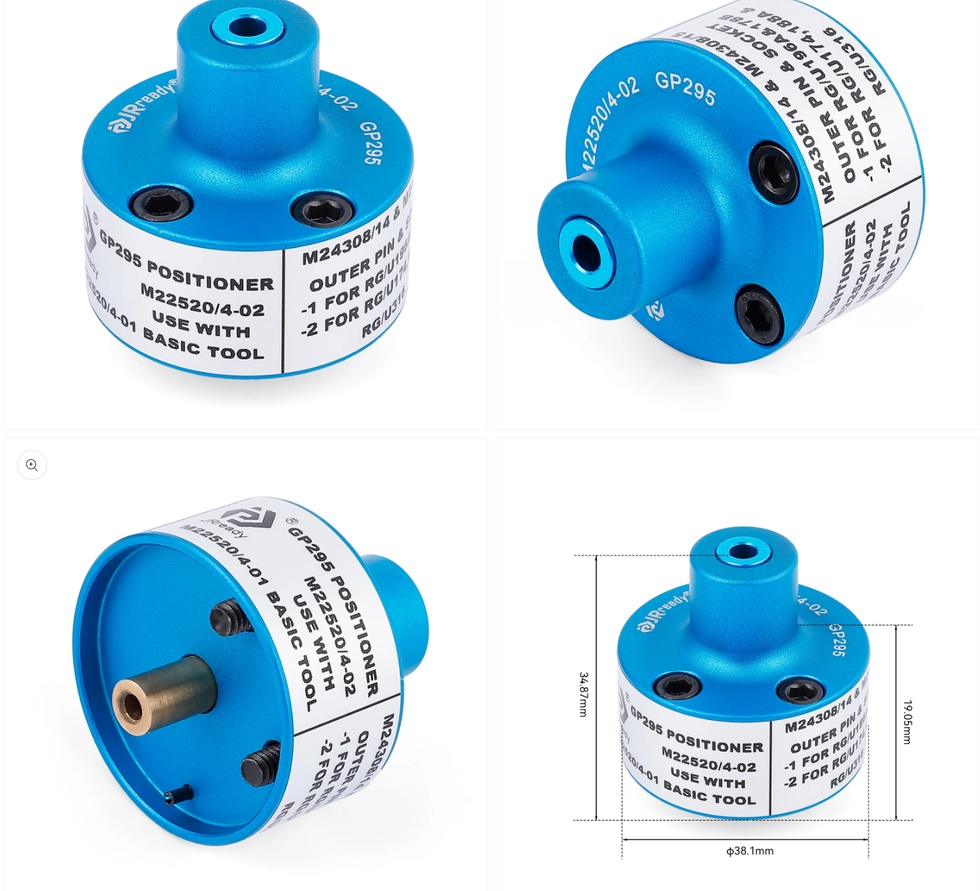

Her JRD-AS4, komple paket halinde GP295 (M22520/4-02) konumlandırıcı ile birlikte gönderilir. MIL-DTL-22520 askeri standardına göre tasarlanmış ve paslanmaz çelikten işlenmiş olan GP295, doğrudan alet başlığına monte edilir ve sıkıştırmadan önce her terminali hassas bir şekilde konumlandırır; bu da M39029/76, M39029/77 ve M39029/78 kontaklarının yanı sıra M24308/14 ve M24308/15 Dış Pim ve Soketinde tekrarlanabilir konumlandırma sağlar; RG/U 196A ve 178B için -1 ve RG/U 174, 188A ve RG/U 136 kabloları için -2 ile uyumludur. Ayrı bir konumlandırıcı temin etmeye gerek yok, uyumluluk konusunda tahmin yürütmeye gerek yok — sadece takın ve sıkıştırın.

[DALGALI SAP TASARIMI ]

Bir sıkıştırma aletinin güvenilirliği, onu tutan kişinin tutuşu kadar önemlidir. JRD-AS4, çalışma sırasında kaymayı ve istenmeyen düşmeleri önlemek için tasarlanmış, içten dalgalı dokulu bir tutma koluna sahiptir. İster temiz oda prototip laboratuvarında ister saha onarım ortamında çalışıyor olun, tutma kolu her sıkıştırma döngüsünde elinizde sağlam bir şekilde kalır; çünkü hassas koaksiyel bir kontakta sıkıştırma sırasında tutuşu kaybetmek bir seçenek değildir.

[DÜŞÜK HACİMLİ HASSAS İŞLER İÇİN TASARLANDI]

JRD-AS4, parti büyüklüğünün az olduğu ancak kalite standartlarının yüksek olduğu durumlarda doğru araçtır. Küçük partili sıkıştırma, yeni ürün prototipleme ve koaksiyel kablo demetlerinin yerinde onarımı için tasarlanan bu cihaz, üretim hattı presinin pratik olmadığı ortamlara askeri standartlarda sıkıştırma kalitesi getirir. ECU geliştirme tezgahlarında, aviyonik bakımında, RF sistem montajında ​​ve savunma ekipmanı servisinde kullanılabilir.
